دکفراژ قالب وافل از سقف

دکفراژ قالب وافل سقفی بر اساس آیین‌نامه‌ها

مقدمه

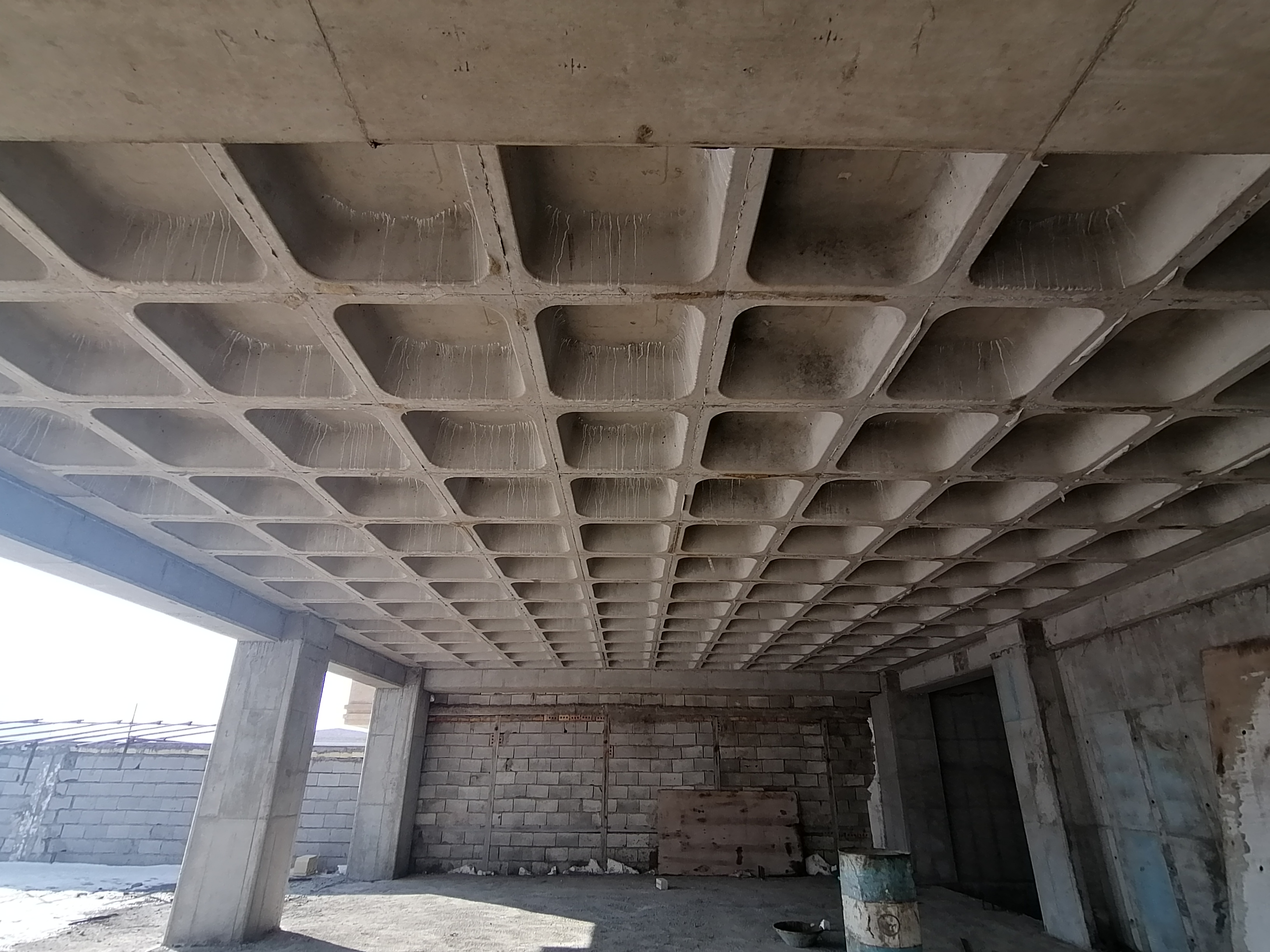

سقف وافل یکی از انواع سقف های بتنی است که به دلیل کاهش وزن مرده سازه ، افزایش دهانه سقف و زیبایی ظاهری ، در پروژه های عمرانی مدرن کاربرد زیادی دارد . این سیستم با استفاده از قالب های موقت پلاستیکی یا فایبرگلاس ، شبکه ای از تیرچه های متعامد در زیر دال بتنی ایجاد می کند .

تعریف دکفراژ قالب

بر اساس مبحث نهم مقررات ملی ساختمان، دکفراژ عبارت است از باز کردن قالب‌ها و شمع‌ها پس از آن‌که بتن به مقاومت لازم برای تحمل بارهای وارده رسیده باشد. در سقف وافل، قالب‌ها نقش موقت در شکل‌دهی دال را داشته و پس از گیرش و کسب مقاومت کافی بتن، از سازه جدا می‌شوند.

الزامات آیین‌نامه‌ای زمان دکفراژ

مطابق بندهای مربوط به قالب‌بندی و عمل‌آوری بتن در مبحث ۹ مقررات ملی ساختمان و همچنین توصیه‌های ACI 318، زمان دکفراژ باید بر اساس مقاومت بتن و شرایط اجرایی تعیین شود و نه صرفاً بر اساس زمان سپری‌شده.

زمان مناسب برای دکفراژ قالب وافل از سقف

زمان دکفراژ قالب وافل به عوامل مختلفی وابسته است از جمله :

۱- مقاومت فشاری بتن

۲- نوع سیمان مصرفی :

• سیمان پرتلند معمولی (Ordinary Portland Cement)
• سیمان زود مقاوم (Rapid hardening cement)
• سیمان با مقاومت بسیار بالا (Ultra-rapid hardening cement)
• سیمان با حرارت زایی کم (Low heat cement)
• سیمان زود گیر (Quick setting cement)
• سیمان با آلومینای بالا (High alumina cement)
• سیمان با سرباره کوره آهن (Blast furnace slag cement)
• سیمان پوزولانی (Pozzolana cement)
• سیمان سفید (White cement)
• سیمان هیدروفوبیک (آب گریز) (Hydrophobic cement)
• سیمان ضد سولفات (Sulfate Resistant cement)
• سیمان قلیایی کم (Low alkali cement)
• سیمان ضد آب (Water proof cement)
• سیمان با حباب زا (Air entraining cement)
• سیمان منبسط شونده (Expansive cement)
• سیمان رنگی (Colored cement)

۳- دمای محیط سازه

۴- دهانه سقف و میزان بارگذاری

به طور معمول قالب وافل زمانی دکفراژ می شود که بتن حداقل به ۷۰ درصد مقاومت مشخصه خود رسیده باشد .

شمع ها و جک های زیر سقف نباید همزمان با قالب ها برداشته شوند و لازم است به صورت مرحله ای و تدریجی دکفراژ گردند .

طبق آیین نامه های رایج ، برای سقف های با دهانه های متوسط ، دکفراژ اصلی معمولا بین ۷ تا ۱۴ روز پس از بتن ریزی انجام می شود

طبق ACI 318، در دهانه‌های بزرگ یا بارگذاری‌های سنگین، نگه‌داشتن بخشی از شمع‌ها به‌عنوان پایه اطمینان تا زمان اجرای طبقه فوقانی توصیه می‌شود.

مطابق آیین‌نامه، دکفراژ باید با رعایت موارد زیر انجام شود:
۱٫ بررسی نتایج آزمایش مقاومت بتن
۲٫ باز کردن قالب‌های غیرباربر
۳٫ خارج کردن قالب‌های وافل بدون اعمال ضربه یا بار ناگهانی
۴٫ کاهش تدریجی بار شمع‌ها به‌صورت مرحله‌ای
۵٫ کنترل خیز آنی و بلندمدت سقف پس از دکفراژ

اعمال بار ناگهانی یا دکفراژ سریع، مغایر با ضوابط آیین‌نامه‌ای بوده و می‌تواند موجب ایجاد تنش‌های غیرمجاز در دال شود.

ملاحظات ویژه آیین‌نامه‌ای

• در هوای سرد یا گرم، زمان رسیدن بتن به مقاومت موردنظر افزایش یا کاهش می‌یابد و باید مطابق ضوابط بتن‌ریزی در شرایط خاص (مبحث ۹) اصلاح شود.
• در سقف‌های با دهانه بلند، دکفراژ زودهنگام می‌تواند موجب خیز بیش از حد مجاز آیین‌نامه‌ای شود.
• قالب‌ها پس از دکفراژ باید بررسی شوند و تنها در صورت سالم بودن، مجاز به استفاده مجدد هستند.

نتیجه‌گیری

بر اساس مبحث نهم مقررات ملی ساختمان و آیین‌نامه ACI 318، دکفراژ قالب وافل سقفی فرآیندی کاملاً فنی و وابسته به مقاومت واقعی بتن است. رعایت زمان‌بندی مناسب، اجرای مرحله‌ای و کنترل رفتار سقف پس از دکفراژ، نقش اساسی در تأمین ایمنی و عملکرد مطلوب سازه دارد. دکفراژ اصولی مطابق آیین‌نامه، از بروز آسیب‌های سازه‌ای جلوگیری کرده و کیفیت نهایی اجرای سقف وافل را تضمین می‌نماید
